Сила: 25~2200W
Напряжение:220V
Частота:50Гц
Температура окружающей среды: 0℃~45℃
Размер рамы: 50~90
Приметы:__________
Серия YY-H полностью закрыта, самоохлаждающийся короткозамкнутый морской однофазный асинхронный двигатель. Двигатель этой серии имеет преимущества отличной производительности, энергосбережение, надежная конструкция, и высокая универсальность. Однофазный морской асинхронный двигатель серии YY-H широко используется в гражданских и промышленных применениях, такие как небольшие станки, электрические вентиляторы, электронные приборы, Инструменты, медицинские изделия, пищевая промышленность, и другие механические силовые устройства. Электродвигатели также применяются для управления различными машинами на судах, такими как морские насосы., морские лебедки, морской капстан, морские краны, судовые генераторы, морской брашпиль, морские сепараторы, и другие вспомогательные морские сооружения.
Сила: 25~2200W
Напряжение:220V
Частота:50Гц
Температура окружающей среды: 0℃~45℃
Размер рамы: 50~90
Ключевые слова: YY-H Series Marine Single-phrase Asynchronous Motor, Single-phrase Motor, Asynchronous Motor, YY-H Series Motor, Electric Motors

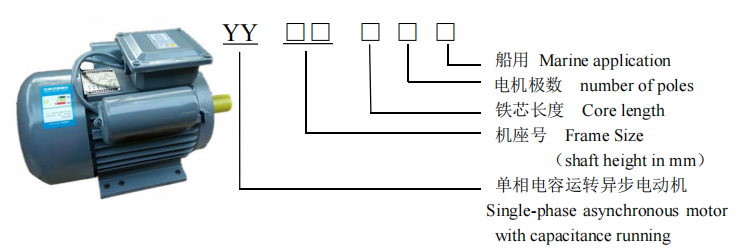

Обозначение типа

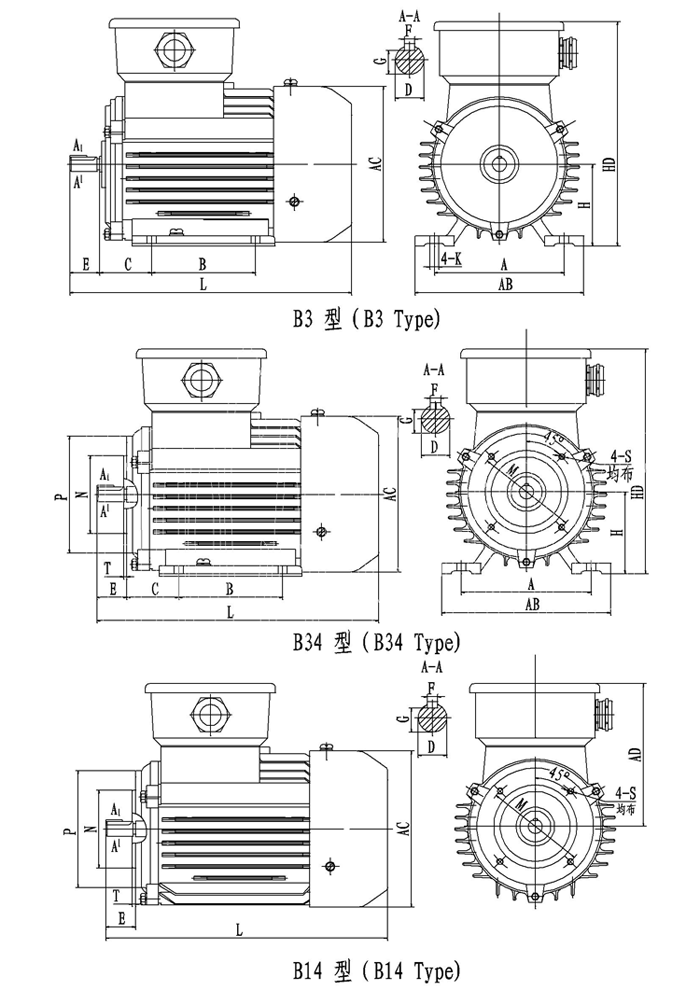

B3Type—Frame with foot and endshield without flange

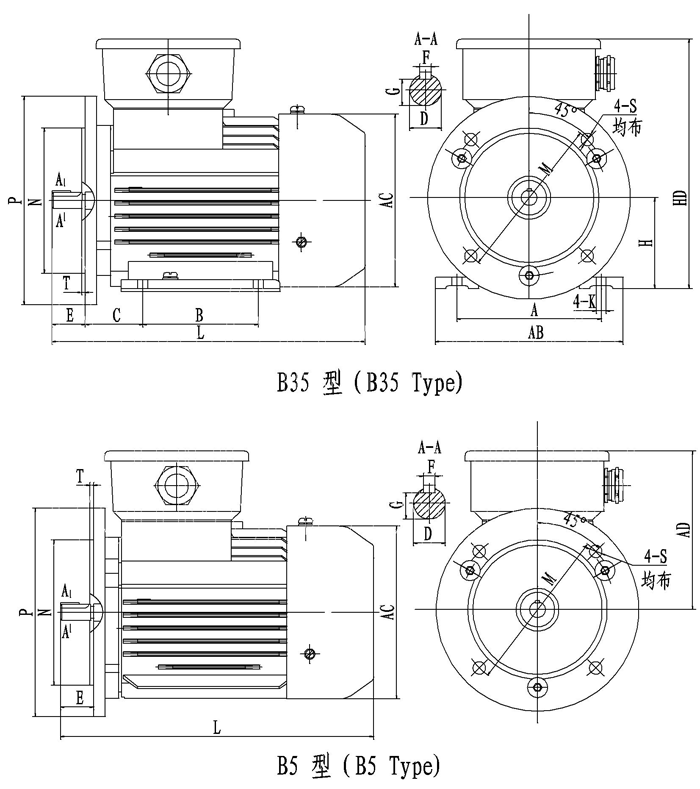

B35 Type — Frame with foot and flange with big rabbet and through holes
B34 Type — Frame with foot and flange with small rabbet and tapped holes
B14 Type — Frame without foot and flange with small rabbet and tapped holes
B5 Type — Frame without foot and flange with big rabbet and through holes
Mounting and Overall Dimensions
机座号 Frame Size | 外形及安装尺寸 Mounting and Overall Dimension | ||||||||||||||||||
В3、B34 | B14、B34 | В3 | B14 | L | |||||||||||||||
A | B | C | D | E | F | G | H | K | M | N | P | S | T | AB | AC | Высокая четкость | AD | ||
50 | 80 | 63 | 32 | 9 | 20 | 3 | 7.2 | 50 | 5.8 | 55 | 40 | 70 | M5 | 2.5 | 100 | 110 | 125 | 100 | 175 |
56 | 90 | 71 | 36 | 9 | 20 | 3 | 7.2 | 56 | 5.8 | 65 | 50 | 80 | M5 | 2.5 | 115 | 120 | 135 | 110 | 190 |
63 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | 75 | 60 | 90 | M5 | 2.5 | 130 | 130 | 165 | 125 | 250 |
71 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | 85 | 70 | 105 | M6 | 2.5 | 145 | 145 | 180 | 140 | 275 |
80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 100 | 80 | 120 | M6 | 3 | 160 | 165 | 200 | 150 | 300 |
90S | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | M8 | 3 | 180 | 185 | 240 | 160 | 335 |
90L | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | M8 | 3 | 180 | 185 | 240 | 160 | 365 |
机座号 Frame Size | 外形及安装尺寸 Mounting and Overall Dimension | ||||||||||||||||||
В35 | В35、В5 | В35 | В5 | L | |||||||||||||||
A | B | C | D | E | F | G | H | K | M | N | P | S | T | AB | AC | Высокая четкость | AD | ||
63 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | 115 | 95 | 140 | 10 | 3 | 130 | 130 | 165 | 125 | 250 |
71 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | 130 | 110 | 160 | 10 | 3.5 | 145 | 145 | 180 | 140 | 275 |
80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 130 | 200 | 12 | 3.5 | 160 | 165 | 200 | 150 | 300 |
90S | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 165 | 130 | 200 | 12 | 3.5 | 180 | 185 | 240 | 160 | 335 |
90L | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 165 | 130 | 200 | 12 | 3.5 | 180 | 185 | 240 | 160 | 365 |
型 号 Тип | 功 率 Output (W) | 电 流 Номинальный ток (A) | 转速 Rated Speed r/min | 效 率 Эффи. % | 功率因数 COSφ | 起动电流/额定电流 Locked-rotor current VS Номинальный ток Ik/In | 起动转矩/额定转矩 Крутящий момент с заблокированным ротором VS Номинальный крутящий момент Tk/Tn | 最大转矩/额定转矩 Breakdown torque VS Rated torque | 电 容
Capacitance (μF) |
YY501-2-H | 40 | 1.74 | 2800 | 47 | 0.9 | 1.5 | 0.5 | 1.7 | 3 |
YY502-2-H | 60 | 1.80 | 2800 | 53 | 0.9 | 2 | 0.5 | 3 | |
YY501-4-H | 25 | 1.48 | 1400 | 38 | 0.85 | 1.2 | 0.55 | 3 | |
YY502-4-H | 40 | 1.52 | 1400 | 45 | 0.85 | 1.5 | 0.55 | 4 | |
YY561-2-H | 90 | 2.72 | 2800 | 56 | 0.92 | 2.5 | 0.5 | 4 | |
YY562-2-H | 120 | 2.88 | 2800 | 60 | 0.92 | 3.5 | 0.5 | 4 | |
YY561-4-H | 60 | 2.28 | 1400 | 50 | 0.9 | 2 | 0.45 | 4 | |
YY562-4-H | 90 | 2.42 | 1400 | 52 | 0.9 | 2.5 | 0.45 | 4 | |
YY631-2-H | 180 | 4.88 | 2800 | 65 | 0.92 | 5 | 0.4 | 6 | |
YY632-2-H | 250 | 5.16 | 2800 | 66 | 0.92 | 7 | 0.4 | 8 | |
YY631-4-H | 120 | 4.26 | 1400 | 57 | 0.9 | 3.5 | 0.4 | 4 | |
YY632-4-H | 180 | 4.58 | 1400 | 59 | 0.9 | 5 | 0.4 | 6 | |
YY711-2-H | 370 | 9.18 | 2800 | 67 | 0.92 | 10 | 0.35 | 10 | |
YY712-2-H | 550 | 9.76 | 2800 | 70 | 0.92 | 15 | 0.35 | 10 | |
YY711-4-H | 250 | 3.44 | 1400 | 61 | 0.92 | 7 | 0.35 | 8 | |
YY712-4-H | 370 | 3.88 | 1400 | 62 | 0.92 | 10 | 0.35 | 10 | |
YY80M1-2-H | 750 | 10.76 | 2800 | 72 | 0.92 | 20 | 0.33 | 30 | |
YY80M2-2-H | 1100 | 11.02 | 2800 | 75 | 0.95 | 30 | 0.33 | 30 | |
YY80M1-4-H | 550 | 10.04 | 1400 | 64 | 0.92 | 15 | 0.35 | 16 | |
YY80M2-4-H | 750 | 10.22 | 1400 | 68 | 0.92 | 20 | 0.32 | 16 | |
YY90S-2-H | 1500 | 11.96 | 2800 | 76 | 0.95 | 45 | 0.3 | 30 | |
YY90L-2-H | 2200 | 12.52 | 2800 | 77 | 0.95 | 65 | 0.3 | 30 | |
YY90S-4-H | 1100 | 11.24 | 1400 | 71 | 0.95 | 30 | 0.32 | 16 | |
YY90L-4-H | 1500 | 12.36 | 1400 | 73 | 0.95 | 45 | 0.3 | 30 |
