» Electric Motor » Marine Electric Motor » Y-H Series Three phase Marine Asynchronous Motor(Алюминиевый корпус: Размер рамы50 ~ 132)

Трехфазный морской асинхронный двигатель серии Y-H(Алюминиевый корпус: Размер рамы50 ~ 132)

Сила: 0.37-550W

Напряжение：380В/440В

Частота：50Гц/60Гц

Класс защиты: IP44-56

Enquiry
  • Приметы:__________
  • Working Conditions
  • Основные параметры
  • Mounting Arrangement

Приметы:__________

Трехфазные морские асинхронные электродвигатели серии Y-H полностью закрыты, вентиляторно-охлаждаемый трехфазный беличьий сепаратор. Электродвигатели имеют преимущество высокой производительности, энергосбережение, надежная конструкция и универсальная работа. Они подходят для вождения различных машин на судах, таких как малогабаритные станки, вентиляторы и т.д..



Функции

Температура окружающей среды: 0℃~+45℃

Impact and vibration: exists

Altitude: ≤1000m

Tilt swing: ±22.5°

Inclination: ±30°

Air relative humidity: ≤95%

Вибрация: exists

Salt mist: exists

Oil mist: exists

Impact: exists

Fungus: exists

(Influenced by Dew、Salt mist、Oil mist、Fungus and sea water.)

Enclosure: casting aluminum

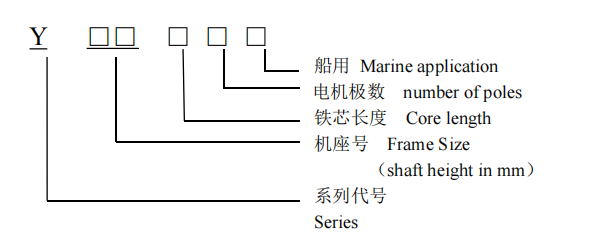

Обозначение типа

型 号 Тип 功 率 Output (W) 电 流 Номинальный ток (A) 转速 Rated Speed r/min 效 率 Эффи. % 功率 因数 COSφ 起动电流/额定电流 Locked-rotor current VS Номинальный ток Ik/In 起动转矩/额定转矩 Крутящий момент с заблокированным ротором VS Номинальный крутящий момент Tk/Tn 最大转矩/额定转矩 Пробный момент VS Номинальный крутящий момент Tm/Tn
У501-2-Н 40 0.17 2800 55 0.65 6 2.3 2.4
Y502-2-H 60 0.23 2800 60 0.66
У501-4-Н 25 0.17 1400 42 0.53
У502-4-Н 40 0.23 1400 50 0.54
Y561-2-H 90 0.32 2800 62 0.68
Y562-2-H 120 0.38 2800 67 0.71
Y561-4-H 60 0.28 1400 56 0.58
Y562-4-H 90 0.39 1400 58 0.61
Y631-2-H 180 0.53 2800 69 0.75 2.2
Y632-2-H 250 0.68 2800 72 0.78
Y631-4-H 120 0.48 1400 60 0.63
Y632-4-H 180 0.65 1400 64 0.66
Y711-2-H 370 0.95 2800 73.5 0.8
Y712-2-H 550 1.35 2800 75.5 0.82
Y711-4-H 250 0.88 1400 67 0.68
Y712-4-H 370 1.12 1400 69.5 0.72
Y711-6-H 180 0.67 880 56 0.66 4 1.9 2
Y712-6-H 250 0.88 880 59 0.68
У80М1-2 0.75 1.8 2820 75 0.84 6.1 1.9 2.1
У80М2-2 1.1 2.6 2820 76.5 0.85 7
У80М1-4 0.55 1.5 1390 72.5 0.75 5.2 2
У80М2-4 0.75 2.1 1390 74 0.75 6 1.9
У80М1-6 0.37 1.31 890 63 0.7 4
У80М2-6 0.55 1.7 890 66 0.72
Y90S-2 1.5 3.5 2840 79.5 0.82 7
Y90L-2 2.2 4.9 2840 82.5 0.83
Y90S-4 1.1 2.7 1400 78 0.78 6
Ю90Л-4 1.5 3.6 1400 79 0.8
Y90S-6 0.75 2.2 910 72.5 0.7 5.5 1.8 2
У90Л-6 1.1 3.2 910 72.5 0.71
Y100L-2-H 3 6.2 2880 84 0.87 7.5 1.9 2.1
Y100L1-4-H 2.2 5 1420 81.5 0.81 7
Y100L2-4-H 3 6.8 1420 84.5 0.81
Y100L-6-H 1.5 4 940 77.5 0.73 5.5 1.8 2
У112М-2-Н 4 8.2 2890 86.5 0.86 7.5 1.9 2.1
У112М-4-Н 4 8.9 1440 84.5 0.81 7
У112М-6-Н 2.2 5.8 940 79.5 0.72 6.5 1.8 2
У132С1-2-Н 5.5 11 2900 86.5 0.88 7.5 1.5
Y132S2-2-H 7.5 14.6 2900 87.5 0.89
У132С-4-Н 5.5 11.7 1440 86 0.83 7 1.8
У132М-4-Н 7.5 15.4 1440 87 0.85
Y132S-6-H 3 7.2 960 83.5 0.76 6.5 1.8
У132М1-6-Н 4 9.5 960 84 0.76
Y132M2-6-H 5.5 12.5 960 86 0.78
Y132S-8-H 2.2 5.8 710 80 0.72 6 1.7 1.9
У132М-8-Н 3 7.6 710 82.5 0.73

Mounting Arrangement

  1. B3Type—Frame with foot and endshield without flange;
  2. B35 Type — Frame with foot and flange with big rabbet and through holes.
  3. B34 Type — Frame with foot and flange with small rabbet and tapped holes.
  4. B5 Type — Frame without foot and flange with big rabbet and through holes

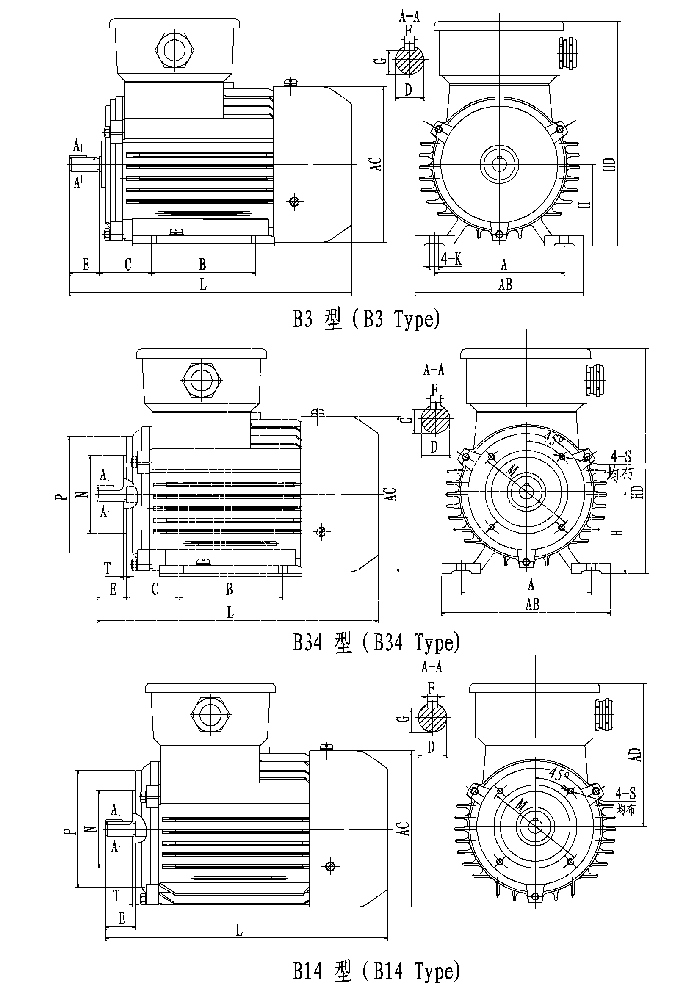

Mounting and Overall Dimensions

机座号 Frame Size 外形及安装尺寸 Mounting and Overall Dimension
В3、B34 B14、B34 В3、B34 B14 L
A B C D E F G H K M N P S T AB AC Высокая четкость AD
50 80 63 32 9 20 3 7.2 50 6 55 40 70 M5 2.5 100 110 125 100 175
56 90 71 36 9 20 3 7.2 56 6 65 50 80 115 120 135 110 190
63 100 80 40 11 23 4 8.5 63 7 75 60 90 130 130 165 125 250
71 112 90 45 14 30 5 11 71 7 85 70 105 M6 145 145 180 140 275
80 125 100 50 19 40 6 16 80 10 100 80 120 3 160 165 200 150 300
90S 140 100 56 24 50 8 20 90 115 95 140 M8 180 185 240 160 335
90L 140 125 56 24 50 90 115 95 140 180 185 240 160 365
100L 160 140 63 28 60 24 100 12 130 110 160 3.5 205 215 290 185 385
112M 190 70 112 130 110 160 245 240 320 195 405
132S 216 89 38 80 10 33 132 165 130 200 M10 280 275 365 245 500
132M 178 165 130 200 540

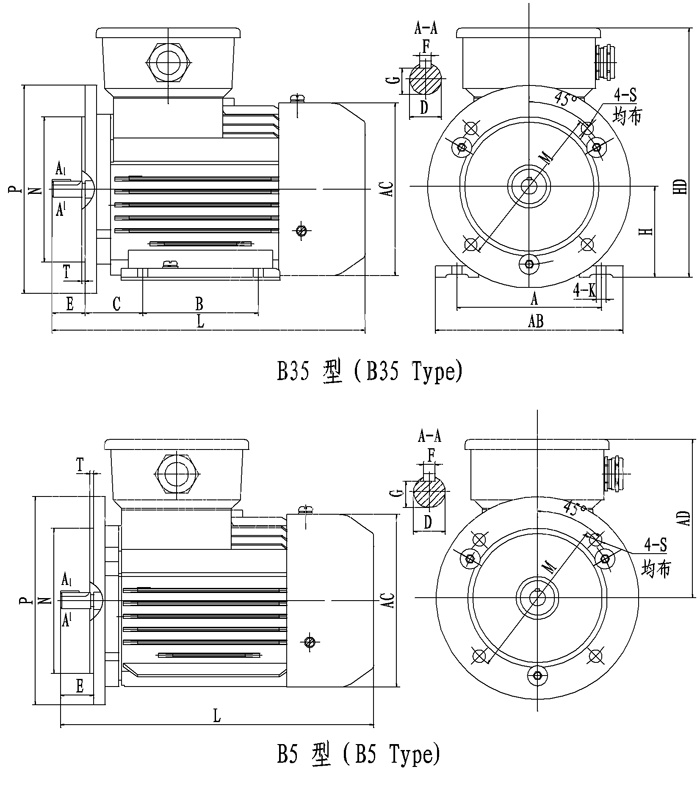

机座号 Frame Size 外形及安装尺寸 Mounting and Overall Dimension
В35 В35、В5 В35 В5 L
A B C D E F G H K M N P S T AB AC Высокая четкость AD
63 100 80 40 11 23 4 8.5 63 7 115 95 140 10 3 130 130 165 125 250
71 112 90 45 14 30 5 11 71 130 110 160 4 145 145 180 140 275
80 125 100 50 19 40 6 15.5 80 10 165 130 200 12 160 165 200 150 300
90S 140 100 56 24 50 8 20 90 165 130 200 180 185 240 160 335
90L 140 125 56 24 50 20 90 165 130 200 180 185 240 160 365
100L 160 140 63 28 60 24 100 12 215 180 250 15 4 205 215 290 185 385
112M 190 70 112 245 240 320 195 405
132S 216 89 38 80 10 33 132 265 230 300 280 275 365 245 500
132M 178 540
