Смещение:77~2034 ml/r
Номинальное давление:21 Мпа
Номинальный крутящий момент:189~6321 N.m
Номинальная мощность: 7~88 kW
Макс. Скорость: 200~500 r/min
Приметы:__________
ITMH16 series hydraulic motor is ITMH products of the same series. Широко используется в системе гидравлической трансмиссии пластиковых машин, судовые палубные машины, горно-шахтное оборудование, инженерно-строительная техника, тяжелое металлургическое оборудование, оборудование для добычи нефти и угля, легкое промышленное оборудование, подъемное транспортное оборудование, буровые установки и другое оборудование. например, винтовой привод термопластавтомата, подъем лебедки, привод катушечной и другой роторной техники и т.д..
Гидромотор высокого давления и высокоскоростной гидромотор ITMH оптимизирован и улучшен на базе гидродвигателя серии ITM. Несколько групп клапанов интегрированы внутри, и ключевые пары трения двигателя переработаны для повышения всесторонней производительности и надежности двигателя.
Основные технические параметры
型号 ТИП |
理论排量
Теория Смещение |
压力/Давление | 扭矩/Крутящий момент | 最高转速 Max.Speed | 顾定功率 Rated Power | |
颤定压力
Номинальное давление |
最高压力
Макс. Давление |
额定扭距
Номинальный крутящий момент |
||||
мл/р | Мпа | Мпа | Н.м. | об/мин | КВТ | |
ИТМХ | 77~2034 г. | 21 | 23 | 189~6321 | 200~500 | 7~88 |
Функции
Смещение:77~2034 ml/r
Номинальное давление:21 Мпа
Номинальный крутящий момент:189~6321 N.m
Номинальная мощность: 7~88 kW
Макс. Скорость: 200~500 r/min
Brand Name: STF
Ключевые слова:Гидравлический двигатель серии ITMH16, Гидравлический двигатель серии ITMH, Hydraulic Motor
ITMH16 series hydraulic motor Main Characteristics:
Ordering code/产品标识说明
(1)No symbol-- -standard rectangle spline shaf(the center is up to outside diameter)
(2) B--Parllel key shaft
(3) D——installation dimension same as 1 JMD series motor(KunSan HYD element plant)
(4) I——female spline
(5) GM, SL——the installation dimension same as M series, L series of SAI ITALY.
If you have special request of dimensions, please state it in order, or we will treat it as our standard.
For special thread, please state in your order, or we will treat it as our standard.
It is not clearly stated that it is consistent with the outline drawing of the motor, because the installation hole of the motor changes according to 72 °, and the direction of the inlet and outlet changes according to the position of 90 °and 180 °. The specific requirements can be determined according to the oil port diagram.

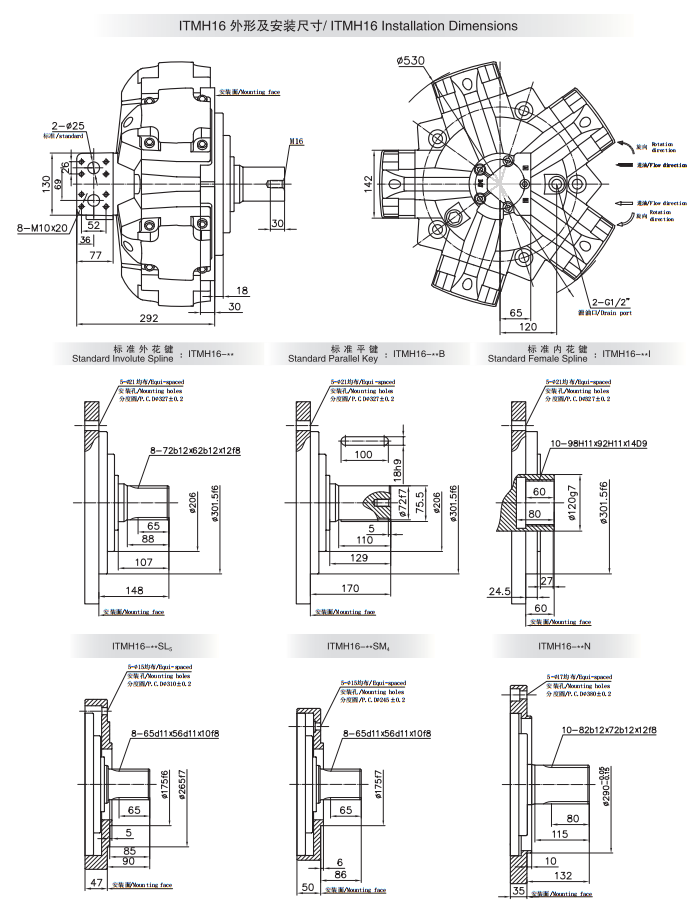

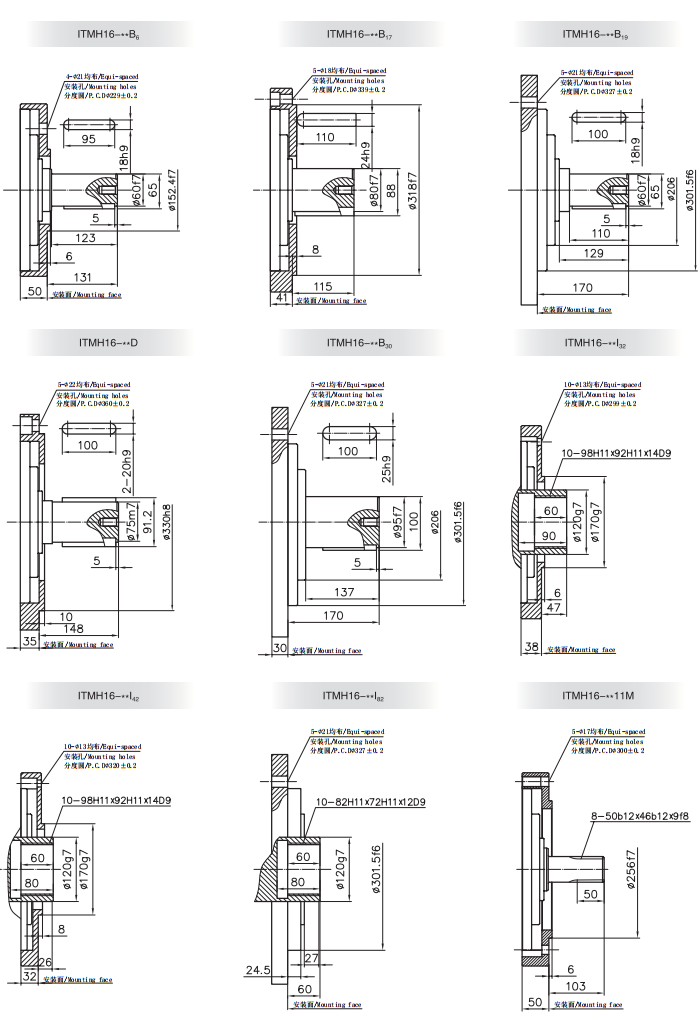

Mounting and Overall Dimensions
