Macht: 0.55-600Kw
Spannung：380V/440 V (220V-690V)
Frequenz：50Hz/60 Hz
Schutzklasse: IP44-IP56
Isolationsklasse: H/H

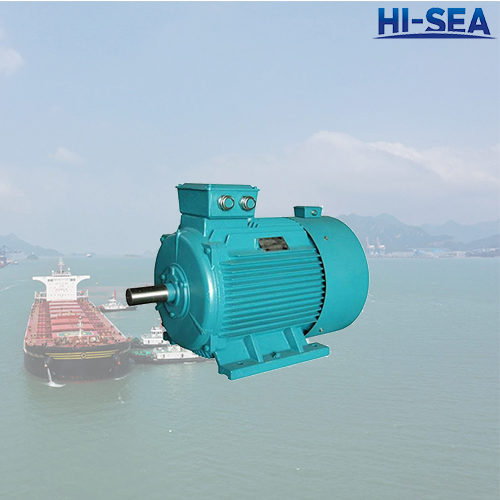

Die Schiffselektromotoren werden zum Antrieb verschiedener Maschinen auf Schiffen wie Schiffspumpen eingesetzt, Marinewinde, Marine Capstan, Marinekraniche, Marine-Generatoren, Marine-Ankerwinde, Meeresabscheider und andere Meereshilfsmittel. Die Elektromotoren der YVFF-H-Serie werden durch eine Laube oberflächengekühlt, die über eine unabhängige Leistung verfügt und lange Zeit unter den Bedingungen niedriger Frequenz betrieben werden kann.
Technische Parameter der Axialventilator-Serie YVFF-H
| Blower Type | Frame No. | Gebläsespannung | Macht (W) | Strömung
(Ein) |
Geschwindigkeit
(r/min) |
Air Volume
(m3/h) |
Wind Pressure
(Papa) |
Lärm (Db) | Dia.of fan blade (Mm) | Gewicht (Kg) |
| G-80A | 80 |
dreiphasig 380V 50 Hz |
30 | 0.09 | 2300 | 330 | 70 | 65 | 150 | 1.5 |
| G-90A | 90 | 42 | 0.13 | 2800 | 500 | 80 | 65 | 169 | 2.5 | |
| G-100A | 100 | 52 | 0.13 | 2800 | 660 | 82 | 67 | 186 | 3 | |
| G-112A | 112 | 60 | 0.15 | 2730 | 900 | 90 | 70 | 200 | 3 | |
| G-132A | 132 | 40 | 0.12 | 1300 | 780 | 50 | 68 | 250 | 4.4 | |
| G-160A | 160 | 80 | 0.20 | 1350 | 1300 | 50 | 70 | 300 | 6 | |
| G-180A | 180 | 80 | 0.20 | 1350 | 1300 | 55 | 70 | 300 | 7 | |
| G-200A | 200 | 150 | 0.42 | 1350 | 2400 | 100 | 72 | 380 | 12 | |
| G-225A | 225 | 200 | 0.52 | 1350 | 4200 | 150 | 74 | 400 | 14 | |
| G-250A | 250 | 200 | 0.52 | 1350 | 4200 | 150 | 74 | 400 | 15 | |
| G-280A | 280 | 320 | 1.1 | 1250 | 5000 | 1500 | 74 | 520 | 25 | |
| G-315A | 315 | 320 | 1.20 | 1250 | 6200 | 180 | 75 | 580 | 28 | |
| G-355A | 355 | 450 | 1.4 | 1400 | 7000 | 180 | 80 | 680 | 34 | |
| G-400A | 400 | 450 | 1.5 | 1400 | 7000 | 80 | 680 | 34 |
Der Klemmenkasten des Rahmens Nr. H80 ~ 160 befindet sich auf der rechten Seite des Motors vom Wellenverlängerungsende, und der Klemmenkasten des Rahmens, No.H180 ~ 400 befindet sich auf der Oberseite des Motors. Verschiedene hochauflösende Sensoren (optoelektronische Codegeräte, Drehzahlprüfgenerator, Hypergeschwindigkeitsschalter. etc)kann nach den Anforderungen des Anwenders am Motor montiert werden, und eine elektromagnetische Bremse, Getriebe oder anderes Zubehör können ebenfalls montiert werden.
Macht: 0.55-600Kw
Spannung：380V/440 V (220V-690V)
Frequenz：50Hz/60 Hz
Schutzklasse: IP44-IP56
Isolationsklasse: H/H
Umgebungstemperatur: -25℃~+50℃
Rahmengröße: 80~450
Schlüsselwörter: YVFF-H series marine three-phrase asynchronous motor, Drehstrommotor, Asynchronmotor, YVFF-H series motor, electric motor
Installationsanordnungen
B3——Horizontal, Fußbeinmontiert
B5——Horizontal, Flanschmontage
B35——horizontal, Fuß- und Flanschmontage
V1——Vertikal, Flansch montiert
V3——Vertikal, Flanschmontage
