Spannung: AC380/460V
Frequenz: 50Hz / 60Hz
Protection level: IP22
Ambient temperature: -25℃ ~45℃
Mounted type: wall-mounted, floor-mounted
Die QDP-Serie von Schiffselektromotor-Steuerkästen wird für den Frequenzumwandlungsstart verwendet, anhaltend, Geschwindigkeitsregelung und Betriebskontrolle verschiedener Schiffstypen und Erdölplattformausrüstung, und verfügen über Schutzfunktionen wie Kurzschluss, Fehlen einer Phase, Überlastung und Druck. Unter ihnen, Es wird in der Lüfterpumpenlast verwendet, mit einer Überlastkapazität von 120% und einer Überlastkapazität von 170%. Es kann an verschiedenen Stellen eingestellt werden, um Funktionen zu steuern, oder die SPS-Programmsteuerung kann konfiguriert werden, um eine intelligente Steuerung des Geräts zu erreichen. Mehrere Steuerkästen können eine einzige Bewegung erreichen, Gestänge, Synchronisierung und andere Funktionen mehrerer Geräte über die Konsole. Die QDP-Serie von Schiffselektromotor-Steuerkästen wird für den Frequenzumwandlungsstart verwendet, anhaltend, Geschwindigkeitsregelung und Betriebskontrolle verschiedener Arten von Schiffsausrüstung, die einen Kurzschluss haben, Fehlen einer Phase, Überlast und Druckverlust. Schaltkästen sind für 380V/50Hz einsetzbar, 440V/60Hz oder andere Spannungen und Frequenzen.
Environmental temperature: -25 ℃ — 45 ℃
Siller, swing: ± 22.5 degrees
Impact: existence
Schwingung: Existence
Salt Mist: Existence
Mold and humid air at sea: Yes
IP22 of the box protection level can also be made to IP44 or IP56 according to user requirements.

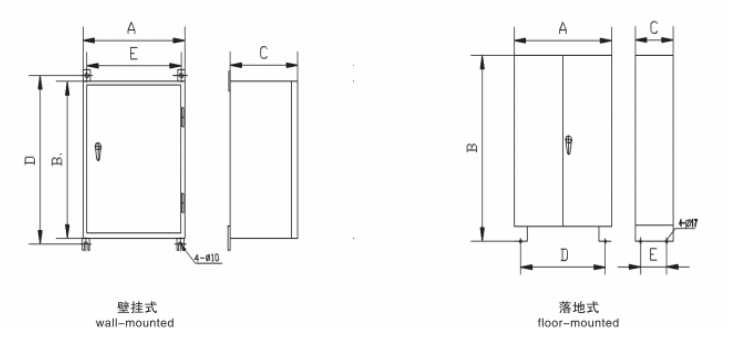

Drawing
Main parameters
| 型号
Model |
Ein | B | C | D | E | 备注
Remarks |
| QDP910.75-5.5KW | 400 | 600 | 300 | 630 | 350 | 壁挂式
(单开门) Wall-mounted (single door) |
| QDP917.5-37KW | 500 | 1000 | 400 | 1030 | 450 | |
| QDP9145-90KW | 700 | 1200 | 500 | 1230 | 650 | |
| QDP91110-160KW | 800 | 1600 | 550 | 740 | 450 | 落地式
(双开门) Floor-mounted (double door) |
| QDP91200-315KW | 1100 | 2000 | 600 | 1040 | 500 |
