Verschiebung：77~2034 ml/r
Nenndruck：21 Mpa
Nenndrehmoment：189~6321 N.m
Nennleistung： 7~88 kW
Max. Geschwindigkeit: 200~500 r/min
Beschreibung
Der Hydraulikmotor der ITMH06-Serie ist im hydraulischen Übertragungssystem von Kunststoffmaschinen weit verbreitet, Schiffsdeckmaschinen, Bergbaumaschinen, Maschinenbau, Schwermetallurgische Maschinen, Öl- und Kohlebergbaumaschinen, Leichte Industrieanlagen, Hebetechnik, Bohrgeräte und andere Maschinen. wie z.B. der Schneckenantrieb der Spritzgießmaschine, das Anheben der Winde, der Antrieb der Rolle und anderer rotierender Maschinen usw..
ITMH Hochdruck- und der Hochgeschwindigkeits-Hydraulikmotor wird auf Basis des ITM-Hydraulikmotors optimiert und verbessert. Mehrere Ventilgruppen sind im Inneren integriert, und die wichtigsten Reibungspaare des Motors werden neu gestaltet, um die umfassende Leistung und Zuverlässigkeit des Motors zu verbessern.
Wichtigste technische Parameter
|
型号 ART |
理论排量
Theorie Verschiebung |
压力/Druck | 扭矩/Torque | 最高转速 Max.Speed | 顾定功率 Rated Power | |
| 颤定压力
Nenndruck |
最高压力
Max. Druck |
额定扭距
Nenndrehmoment |
||||
| ml/r | Mpa | Mpa | N.m | r/min | KW | |
| ITMH | 77~2034 | 21 | 23 | 189~6321 | 200~500 | 7~88 |
Funktionen
Verschiebung：77~2034 ml/r
Nenndruck：21 Mpa
Nenndrehmoment：189~6321 N.m
Nennleistung： 7~88 kW
Max. Geschwindigkeit: 200~500 r/min
Brand Name: STF
Schlüsselwörter：Hydraulikmotor der Serie ITMH06, Hydraulikmotor der ITMH-Serie, Hydraulic Motor
ITMH06 series hydraulic motor Main Characteristics:

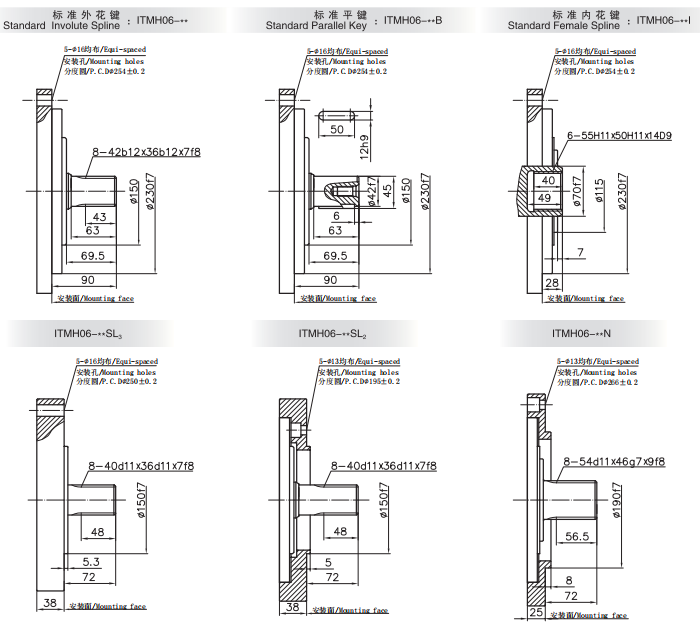

Ordering code/产品标识说明
(1)No symbol-- -standard rectangle spline shaft(the center is up to outside diameter)
(2) B--Parallel key shaft
(3) D——installation dimension same as 1 JMD series motor(Kunsan HYD element plant)
(4) I——female spline
(5) GM, SL——the installation dimension same as the M series, L series of SAI ITALY.
If you have a special request for dimensions, please state it in order, or we will treat it as our standard.
For special threads, please state in your order, or we will treat it as our standard.
It is not clearly stated that it is consistent with the outline drawing of the motor, because the installation hole of the motor changes according to 72 °, and the direction of the inlet and outlet changes according to the position of 90 °and 180 °. The specific requirements can be determined according to the oil port diagram.
Mounting and Overall Dimensions
