Verschiebung：77~2034 ml/r
Nenndruck：21 Mpa
Nenndrehmoment：189~6321 N.m
Nennleistung： 7~88 kW
Max. Geschwindigkeit: 200~500 r/min
Beschreibung
ITMH Hochdruck- und der Hochgeschwindigkeits-Hydraulikmotor wird auf Basis des ITM-Hydraulikmotors optimiert und verbessert. Mehrere Ventilgruppen sind im Inneren integriert, und die wichtigsten Reibungspaare des Motors werden neu gestaltet, um die umfassende Leistung und Zuverlässigkeit des Motors zu verbessern.
Der Hydraulikmotor der ITMH01-Serie ist im hydraulischen Übertragungssystem von Kunststoffmaschinen weit verbreitet, Schiffsdeckmaschinen, Bergbaumaschinen, Maschinenbau, Schwermetallurgische Maschinen, Öl- und Kohlebergbaumaschinen, Leichte Industrieanlagen, Hebetechnik, Bohrgeräte und andere Maschinen. wie z.B. der Schneckenantrieb der Spritzgießmaschine, das Anheben der Winde, der Antrieb der Rolle und anderer rotierender Maschinen usw..
Wichtigste technische Parameter
|
型号 ART |
理论排量
Theorie Verschiebung |
压力/Druck | 扭矩/Torque | 最高转速 Max.Speed | 顾定功率 Rated Power | |
| 颤定压力
Nenndruck |
最高压力
Max. Druck |
额定扭距
Nenndrehmoment |
||||
| ml/r | Mpa | Mpa | N.m | r/min | KW | |
| ITMH | 77~2034 | 21 | 23 | 189~6321 | 200~500 | 7~88 |
Funktionen
Verschiebung：77~2034 ml/r
Nenndruck：21 Mpa
Nenndrehmoment：189~6321 N.m
Nennleistung： 7~88 kW
Max. Geschwindigkeit: 200~500 r/min
Brand Name: STF
Schlüsselwörter：Hydraulikmotor der Serie ITMH01, Hydraulikmotor der ITMH-Serie, Hydraulic Motor
ITMH series hydraulic motor Main Characteristics:
Rated working pressure 21Mpa, increased by 25%.
Increase the rated speed by 10%.
Increase rated power by more than 10%.
Reliability and service life have been improved.

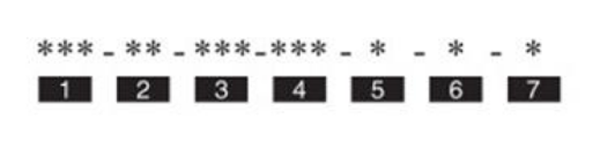

Ordering code/产品标识说明
(1)No symbol-- -standard rectangle spline shaf(the center is up to outside diameter)
(2) B--Parllel key shaft
(3) D——installation dimension same as 1 JMD series motor(KunSan HYD element plant)
(4) I——female spline
(5) GM, SL——the installation dimension same as M series, L series of SAI ITALY.
If you have special request of dimensions, please state it in order, or we will treat it as our standard.
For special thread, please state in your order, or we will treat it as our standard.
It is not clearly stated that it is consistent with the outline drawing of the motor, because the installation hole of the motor changes according to 72 °, and the direction of the inlet and outlet changes according to the position of 90 °and 180 °. The specific requirements can be determined according to the oil port diagram.
Mounting and Overall Dimensions
